集装箱建筑适应性设计与建造研究(23)
2013年6月26日
由法国 olgga architects 事务所设计的“crou”集装箱学生宿舍方案，由100个废旧集装箱相互堆叠并适应性改造而成。在此设计中每个单元使用40英尺集装箱箱体，分别使用了端入式和侧入式两种布局。

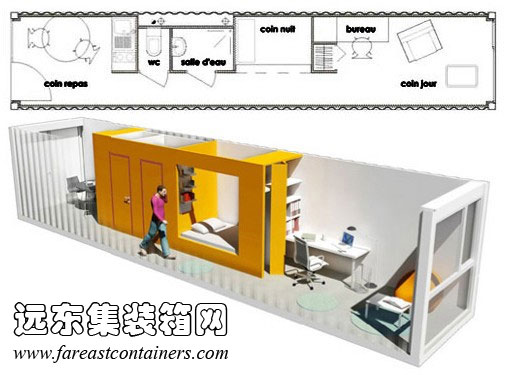

在端入式的集装箱箱体内部设计中（图 4.18），入口处为独立的用餐空间，布置有厨房设备和双人餐台；中部为厕卫与沐浴洗漱相分离的个人卫生空间，在卫浴空间紧邻侧箱壁布置有上下水的管井；随后充分利用进深方向采光较弱的特点，将壁龛式的睡眠空间布置在整个箱体最中间位置；在远端布局有一个很大的工作空间，并通过落地窗带给室内充足的采光。
图 4.18 集装箱学生宿舍方案（端入式）

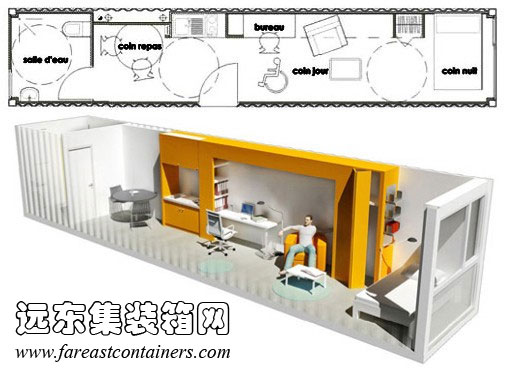

侧部入口式的箱体布局（图 4.19）主要考虑可供使用轮椅的残疾人使用，所有的家具部品空间均紧贴在箱体一侧，尽可能扩大交通空间；入口正对厨房家电餐台，在入口的左侧布局有就餐空间、厨房用具、以及一个特别宽敞足够轮椅转向的卫生间；在入口右侧布局有写字台、书柜、以及紧贴于侧壁的衣柜，床位于箱体的一侧，并临近窗户。侧入式的布局将室内的交通空间尽可能扩大，并减少了固定柜体对空间的占用。
图 4.19 集装箱学生宿舍方案（侧入式）
Temperhousing 公司设计了一系列集装箱建筑箱体单元。分别为内廊式、单廊式、双廊式三种类型。通过设施和空间的不同，发展为几种不同的箱体产品款式。

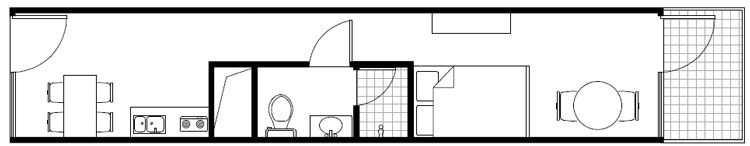

单廊式箱体单元：使用一个完整的40英尺箱体作为一个独立的室内套间使用，采用端入式的组织方式，从箱体一端进入，另一端为落地玻璃窗或附加阳台。管道、卫浴设施、厨房设备位于箱体中部（图 4.20）。
图 4.20 端入式单侧外走廊宿舍布置方式

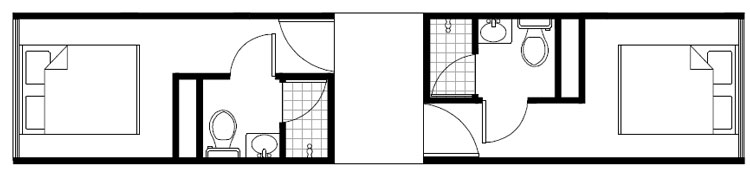

内廊式箱体单元：由一个完整的40英尺集装箱改造而来，切除箱体中部的部分侧壁，形成中间走廊而成。箱体被分割为两个独立的单元空间，分别位于走廊两侧，每个房间内入口为洗漱空间，内部为就寝的房间，类似于酒店客房的布局。改动后将数个相同的箱体拼合，使得此类单箱体构成的建筑无需附加结构便可支撑走廊（图 4.21）。
图 4.21 端入式内走廊宿舍布置方式
双廊式箱体单元：使用一个完整的40英尺集装箱，通过集装箱箱体的中部隔断，分隔出两个相互独立的房间，而每个独立的房间分别由集装箱两端的入口进入。这样可以最大限度的减少对原有箱体的破坏，仅仅在端部拆除原有金属构件置换成窗口及门，附加两端的走廊设施，便可以完成宿舍的改造。较之内廊式宿舍改造更加经济且方便。

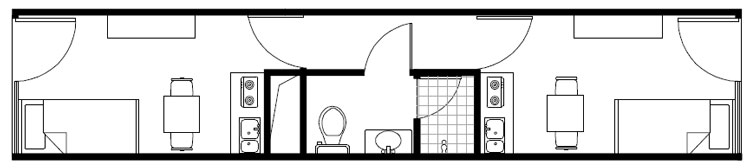

双廊式箱体单元中，可以分为内部空间完全隔断与不完全隔断两种。在不完全隔断的双廊式箱体单元中，由一个40英尺集装箱改造而成可供两人居住使用的单身宿舍；入口分别设在箱体两端，由两边的入口分别进入室内共享位于箱体中部的卫浴设施；每个人分别使用各自的就寝空间、简易厨房器具等设备，每个房通向中央卫浴空间都有设有带锁的门，可以相对保持单元空间的隐私（图 4.22）。
图 4.22 双侧外走廊双人间室内布局

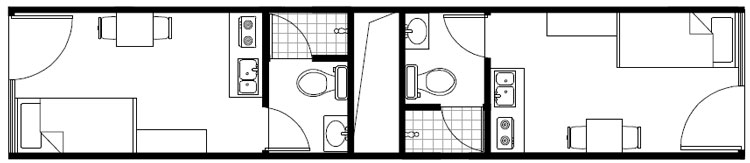

内部空间完全隔断的双廊式箱体单元，也是由40英尺集装箱改造而成的两人间，入口分设在箱体两端，中央部分通过管道设备空间隔开，每个房间有独立的卫浴空间以及厨房设备。（图 4.23）
图 4.23 双侧外走廊两独立单人间室内布局
4.4 本章小结
本章主要对集装箱室内空间的适应性设计进行了分析和研究。首先从人体工程学的角度出发，对箱体内部空间做了微观分析与精细化设计。其次用模块化的观点对箱体空间布局进行了研究。最后分类别对单箱体建筑的设计进行了案例分析。
