集装箱建筑适应性设计与建造研究(47)

2013年7月1日

墙体保温做法,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

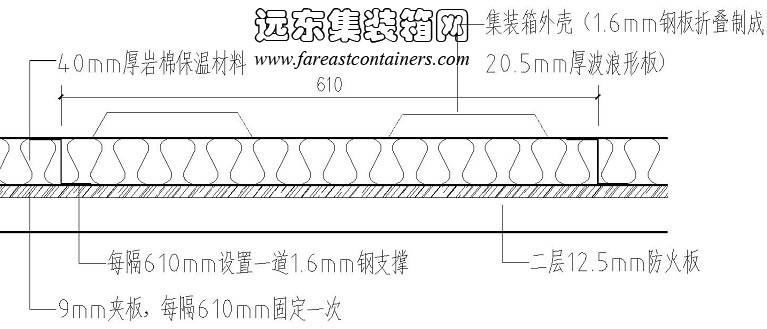

图 6.2 墙体保温做法

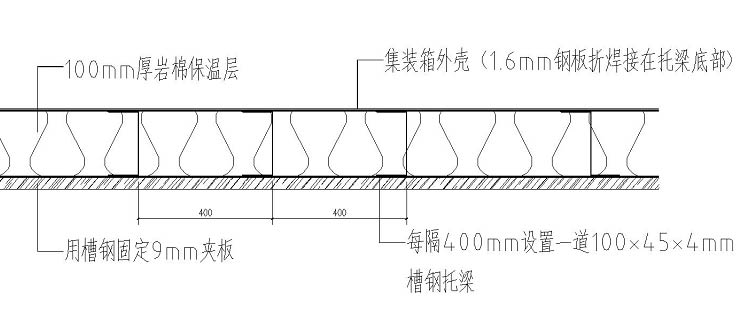

集装箱箱体顶棚一般使用龙骨吊挂饰面板材，在饰面板上部填充保温材料，上部灯具使用集成吊顶埋藏在顶棚表面内或者固定在饰面板下。图 6.3 中所示顶棚保温做法中，使用槽钢作为龙骨，每隔400毫米设置一道。在龙骨下部固定有9毫米厚胶合板，胶合板与顶棚之间为100毫米厚岩棉保温材料。

顶棚保温做法,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

图 6.3 顶棚保温做法

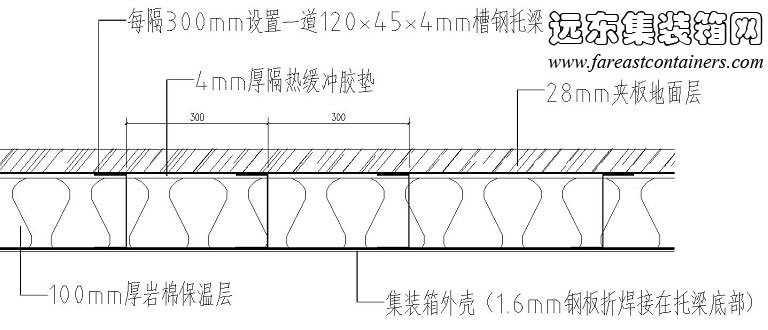

集装箱箱体地面一般使用木质胶合地板、实木地板，由于要承担室内家具、使用者活动所产生的荷载，因此下部支撑龙骨排布较顶棚与墙侧更密。图 6.4 中所示地板保温做法中，地板使用了28毫米厚胶合板地面，下部支撑钢结构龙骨每隔300毫米设置一道，地板与箱体金属结构板之间填充100毫米岩棉保温材料。同时在槽钢龙骨和胶合板地面板之间使用了隔热缓冲胶垫，不但减少槽钢龙骨热桥效应也同时减小冲击噪音的产生。

地板保温做法,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

图 6.4 地板保温做法

6.2.1.2 箱体外部进行保温处理

集装箱建筑外部进行保温隔热处理，适用于使用箱体作为建筑内部结构，外部使用其他饰面材料进行覆盖的整体式建筑。一般待集装箱整体装配完成之后再进行保温和外饰面施工。具体建造细节与常见钢结构建筑外保温材料的处理无异。在 travelodge 集装箱酒店的建造过程中便使用了箱体外部的保温处理，待集装箱转运、组装到位后再进行外部保温构造施工。

6.2.2 集装箱建筑隔热改造措施

由于集装箱的外表面为金属材料，因此在夏季或气候炎热地区遮阳隔热的需求十分明显。对于集装箱建筑屋面及外表面隔热的处理主要集中在屋面及墙面两个部分。

6.2.2.1 屋面隔热改造

常见的集装箱建筑附加的屋面结构不是为了解决雨水问题，而是为了起到遮阳通风隔热的目的。一般情况下，附加遮阳结构依据结构支撑类型主要有四种形式：直接铺盖式、短柱支撑板式、蓬支式、以及外部独立结构式（表 6.1）。

6.2.2.2 墙体遮阳改造

1. 箱体附加遮阳构件

在前文中所示，Meka 公司在进行集装箱建筑的建造过程中，往往使用竹材饰面板作为外立面装饰，紧密固定在金属箱体外表面。这种做法在提升集装箱建筑的观感的同时也起到了对箱体金属表面的遮阳作用。与此相同的处理方式也使用在同济大学设计的 Y 型集装箱实验性住宅上，在 Y 型住宅外立面使用了密织的竹制饰面百叶，减小太阳光的入射。

表 6.1 箱体附加屋面结构隔热措施

名称	示意图	照片

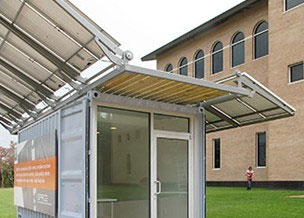

直接铺盖式

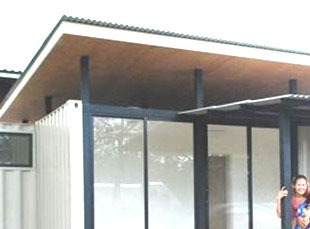

短柱支撑式

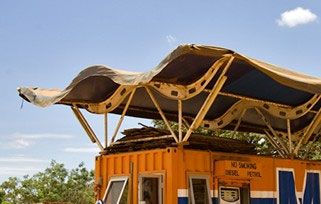

蓬支式
外部独立结构式
