集装箱建筑适应性设计与建造研究(28)
2013年6月27日
苏黎世 Freitag 旗舰店是箱体竖向构成的典型代表。整个建筑由17个20英尺废旧集装箱拼合而成，中央楼梯间垂直方向由9个集装箱叠加，总高度达到21.2米。底部两层采用每层4个集装箱，中部两层采用每层2个集装箱，上部五层采用每层1个集装箱叠放而成。通过由下到上箱体数目4-2-1逐级退台来达到稳定的形态。在功能构成中，入口设置在北侧的四个集装箱处，将四个20尺集装箱去除掉了相邻的金属侧板，形成高4.7米，宽4.7米的大空间，作为服务台、展示区及门厅使用。南侧垂直分区的四个集装箱为1、2、3、4层的产品陈列室；楼梯间设置在9层的塔形结构内，解决垂直交通问题；在楼梯间塔形顶端设置了一个瞭望平台，作为观赏苏黎世景观的一个窗口；另外在室外紧贴南侧外墙处设置了一组逃生梯。（图 5.9）

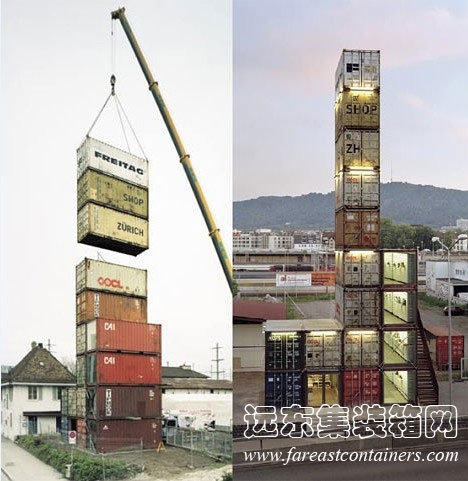

图 5.9 苏黎世 Freitag 旗舰店

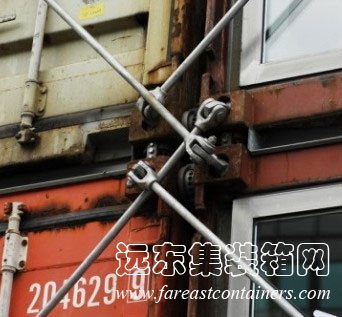

由于苏黎世 Freitag 旗舰店的预制拼装式结构，结构整体性较弱，因此较高重叠高度的垂直叠加属于一种较为特殊的组合形式。在楼梯间塔形结构下部拆除了房间内部的集装箱金属波纹侧板，为了补足后强度又在拆板的部位增加了补强结构（图 5.10）。在集装箱与集装箱之间焊接连接，同时在外部增加拉杆增加强度。有趣的是，最近这栋建筑在一、二层新拼接了两个集装箱，在短时间内增加了使用面积，扩大了建筑规模，并与原来建筑完美融合。这样的生长能力是其他建筑形式所达不到的。

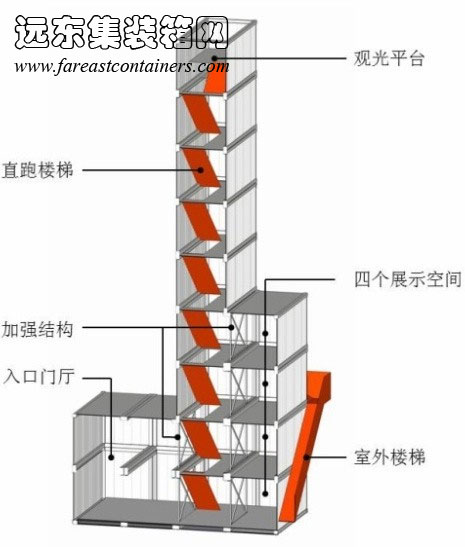

图 5.10 Freitag 旗舰店箱体构成示意图
5.1.2.2 上下箱体平行错开放置
上下箱体平行错开放置是垂直方向拼合的常见形式，可以增加建筑室内空间的高度，并对建筑进行垂直分区，增加功能适用性。与对位拼接不同的是，上下箱体平行错开放置箱体角柱无法对位。
这种方式有三种基本的构成方式（图 5.11），第一种，上下箱体为同等大小，通过错动上面箱体发生悬挑来扩展出灰空间及室外平台；第二种，箱体上长下短，上部箱体集装箱箱体无法与下部箱体角柱对位，或者只有一个角柱能发生对位，由此产生上部箱体的悬挑；第三种，上下箱体上小下大，由此产生了上部的室外平台。同时，这三种构成方式依据错开的位置不同，又可以演化出更多的变化和组合，客观上增加了此类组合的形式可能性（图 5.12）。

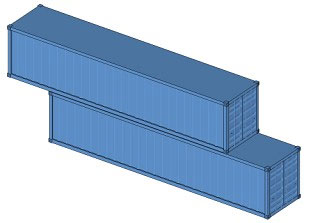

图 5.11 上下箱体平行错开放置基本构成方式

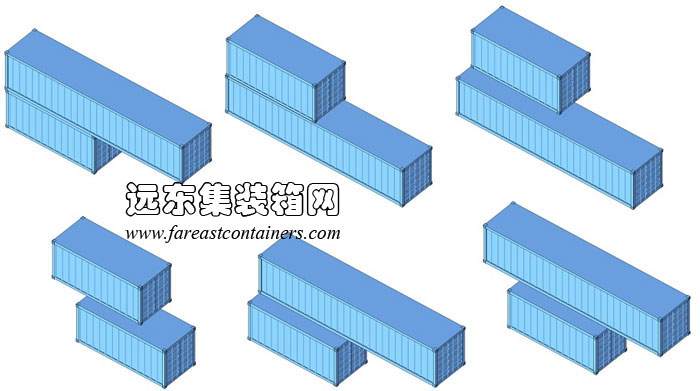

图 5.12 上下箱体平行错开放置演变的组合方式
