集装箱建筑适应性设计与建造研究(30)

2013年6月28日

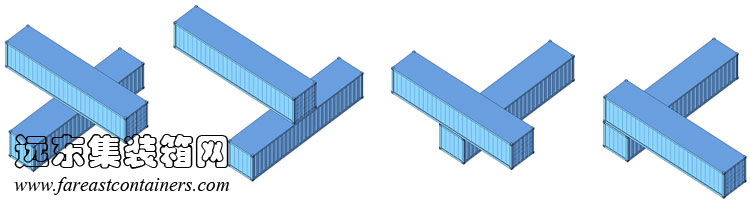

在上下箱体十字交错放置,如果需要室内解决竖向交通时,有两种交通组织方式。一种方式为两个独立箱体进行简单叠加,再通过室外楼梯解决竖向交通,此时通过楼梯进入一层箱体顶部即二层室外平台再进入二层箱体。这种构成方式中,上层箱体宜在箱体中部,平台位置开设入口,并依据(图 5.16 和图 5.20)中所示方式进行结构补强。另一种是在箱体投影的重叠部分内进行安排楼梯。通过错动移位,十字交错放置可以演变出以下几种构成组合方式(图 5.18)。

上下箱体十字交错放置演变的组合方式,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

图 5.18 上下箱体十字交错放置演变的组合方式

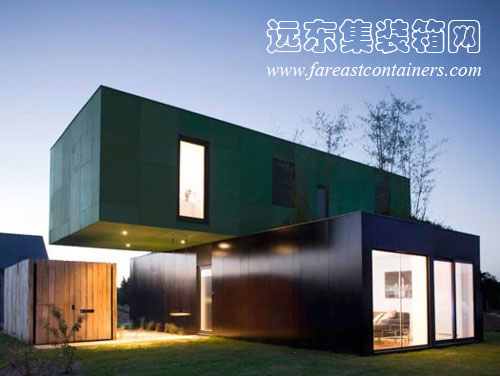

布列塔尼集装箱住宅,使用了上下箱体垂直交错,二层箱体与首层之间形成悬挑构成。上面出挑的箱体为卧室,下面的两个箱体为起居和就餐使用(图 5.19),竖向交通在箱体内布置,并出于结构安全性考虑。

集装箱箱体上下拼接悬挑构型,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

图 5.19 集装箱箱体上下拼接悬挑构型

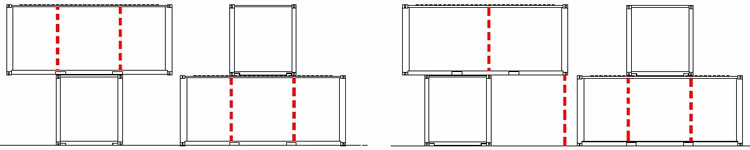

在上下箱体相互垂直错开放置方式中,若拆除侧钢壁板,需要对箱体进行加柱处理。图 5.20 分别代表上下箱体错开的相对位置不同时需要加设的钢柱位置,红色虚线为附加钢柱。

上下箱体相互垂直错开的加柱方式,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

图 5.20 上下箱体相互垂直错开的加柱方式

5.1.2.4 上下箱体共同构成大跨空间

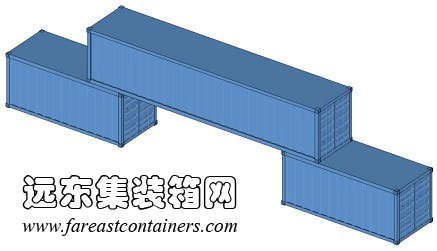

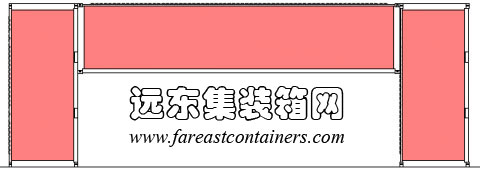

上下箱体共同构成大跨空间(图 5.21),上部为横跨在两端的单箱体,下部由两箱体或垂直叠加的多箱体承担,通过这种方式形成下部较大跨度的覆盖空间。

上下箱体共同构成大跨空间,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

图 5.21 上下箱体共同构成大跨空间

在大跨构型中,当使用不同的箱体,进行不同的拼接方式时,下部形成的空间跨度也不同。通过这种大跨构型,可以构成从简单的上下拼接建筑到大跨空间各种建筑空间(表 5.2)。

当上部箱体使用20英尺集装箱箱体时,跨度可以调整为1.2米和6.0米;当上部箱体使用40英尺集装箱箱体时,宽度可以调整为7.3米和12.0米,依据不同的功能需要选择相适应的跨度和建筑宽度。

表 5.2 上下箱体共同构成的各种跨度空间

上部箱体   拼接方式示意 跨度净宽 总宽度

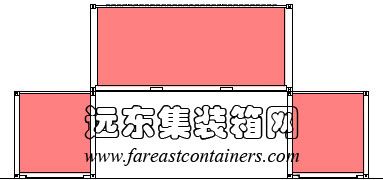

20英尺集装箱 A 上下箱体拼接方式示意A,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑 6.0米 10.6米

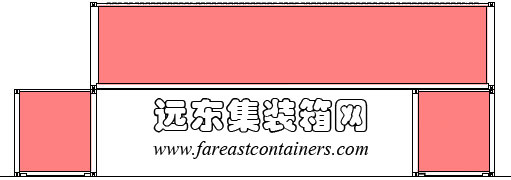

40英尺集装箱 B 上下箱体拼接方式示意B,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑 7.3米 12.0米

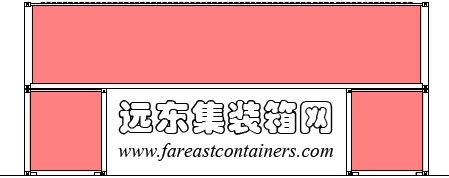

C 上下箱体拼接方式示意C,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑 9.8米 14.6米

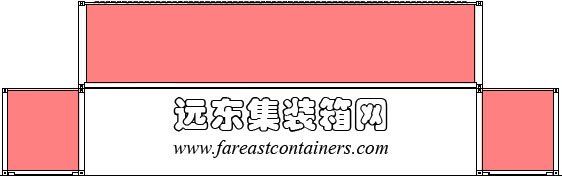

D 上下箱体拼接方式示意D,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑 11.6米 16.4米

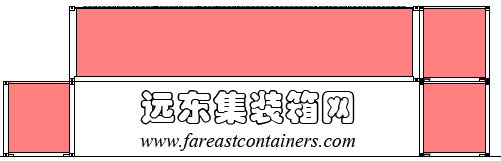

E 上下箱体拼接方式示意E,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑 11.8米 16.6米
F 上下箱体拼接方式示意F,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑 12.0米 16.8米
