集装箱模块化组合房屋技术规程(7)
2013年8月10日
5.3.3 小型集装箱房屋当采用轻型金属瓦平屋面时应采用长尺度整板，设置不小于1%的排水坡度，并在低端设置滴水构造（图 D-7、图 D-8）。
5.3.4 当采用卷材（不上人）平屋面时，屋顶可按附录D 图 D-9、图 D-10，采用下列分层构造：
① 机械固定或粘铺卷材；
② 望板及支撑结构；
③ 保温（隔热）填充。
5.4 架空地板
5.4.1 当设备管线设计力下部接口，有安装和检修需要时，架空地板下方净空不应小于0．6m，若不能满足可另行设置安装、检修沟；架空地板下方空间宜为通风层，当有实体勒脚时，宜开设通气口，空腔中的地面宜硬化处理并作好找坡、排水（图 5.4.1）。

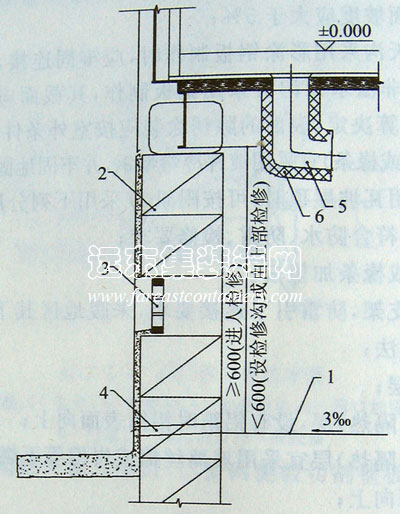

图 5.4.1 架空地板及勒脚构造示意
1-硬化地面；2-砌体勒脚；3-铸铁或铝合金通气口；4-排水孔；5-排水管；6-保温层
5.4.2 架空地板层的保温层应与墙体、屋顶的保温位置一致。
5.4.3 当采用保温地板时，保温材料与构造应满足防潮要求。
5.5 外部附属构件
5.5.1 集装箱组合房屋的外部构件如屋顶、阳台、外走廊、雨棚、遮阳、室外钢楼梯和设备支架等，除应满足结构设计要求外，还应满足防腐、防雷、隔热、隔振和外观的要求。
5.5.2 当利用集装箱门打开后下方铺板设置阳台时，箱门与立柱应有可靠连接，不得利用门铰链承重。
6 内部构造和内装修
6.1 一般规定
6.1.1 集装箱组合房屋内部设计应考虑集装箱在运输、吊装过程中产生的变形影响，连续的装修平面和装修转折面宜设置明缝或软接缝，必要时应采取临时加固措施。
6.1.2 在需要防白蚁的地区，装饰材料应避免使用木料，当使用人造板时，应采用防蚁饰面严密封闭。
6.1.3 箱体六面的内装修宜薄型化，以利取得最大净空。
6.2 内墙
6.2.1 由箱壁板（单层或双层）组成的内墙，宜利用壁板为骨架进行装修；当为分户墙时，应满足隔声要求；当为防火墙时，应满足本规程第 7.1.7条的要求。
6.2.2 箱内隔墙宜采用龙骨面板类隔墙或非脆性整装板。
6.2.3 设备管线宜设置在内墙中空层。
6.2.4 内门窗框应与墙体构造匹配，与壁板连接处应设有缓冲材料，避免形成声桥。
6.2.5 内门应设置减震构造（图 6.2.5），在相邻两箱壁板上开孔安装内门窗时，门窗框宜固定在一侧壁板上。

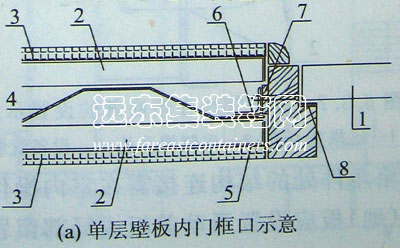

图 6.2.5 内门框构造示意
l-内门；2-龙骨；3一石膏板；4-箱壁板；5-龙骨边条；6-洞口加强角钢；7-减振橡胶条；8-密封橡胶条
6.3 楼（地）板和吊顶
6.3.1 既有集装箱原装木地板经修复可用时，宜作为楼（地）板基层使用。
6.3.2 室内预装的设备管线，除排水管外，宜设置在底梁空间(图 6.3.2)，并延伸至波纹墙板槽内；严寒、寒冷地区采用内保温围护时宜采用整体卫浴间，给排水管线宜设置在室内。

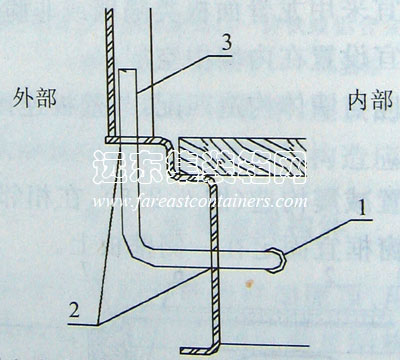

图 6.3.2 设备管线在箱底部的设置示意
l-底横梁开孔；2-底侧梁开孔；3-设备管线
