集装箱模块化组合房屋技术规程(26)

2013年8月14日

走廊楼板及管线空间设计示例,集装箱组合房屋

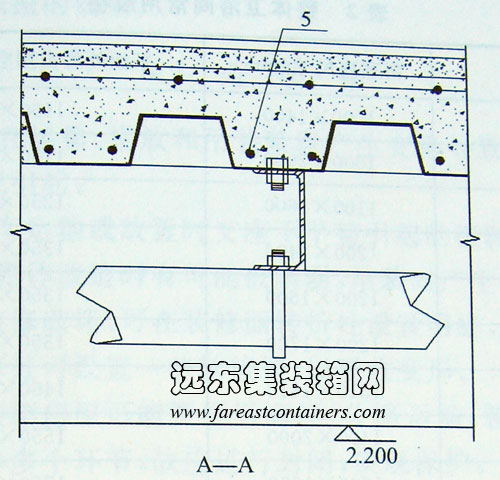

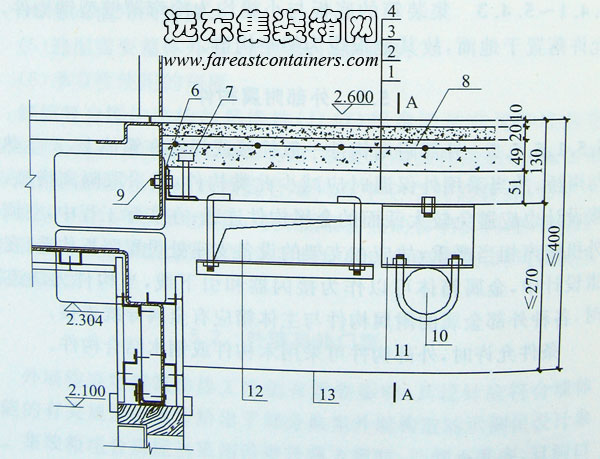

图 2 走廊楼板及管线空间设计示例

1-51×720×1.0镀锌楼承板；2-lOOmm厚C25混凝土（配筋）；3-20mm厚砂浆层；

4-楼面面层预留lOmm；5-楼板配筋；6-L75×5；7-M12@240栓钉；8-ø6@150双向；

9-M20@500；10-给水、热水、消防管道；11-冷弯槽钢；12-电气线槽；13-吊顶自选

6.4 卫浴间

6.4.1 采用SMC树脂为原料生产的整体卫浴间，具有防水可靠、组装方便、强度高、重量轻、美观大方等特点，特别适合集装箱房屋使用，目前国内已经能够批量生产供应，其中某些型号与集装箱内部尺寸也可较好地匹配，表 2列出了整体卫浴间常用规格。使用时应注意下列几项：

(l) 用于居住类建筑时，整体卫浴间应满足现行行业标准《住宅整体卫浴间》JG/T 183的有关要求；

(2) 设计时应留有管线安装和检修空间；

(3) 卫浴间底盘梁宜与集装箱底横梁正交布置；

(4) 水、电、通风应按产品接口条件设计。

表 2 整体卫浴间常用规格

规格型号	浴室内尺寸(mm)	平面外形占用空间尺寸(mm)
1014型	1000×1400	1150×1550
1020型	1000×2000	1150×2150
1116型	1100×1600	1250×1750
1214型	1200×1400	1350×1550
1216型	1200×1600	1350×1750
1217型	1200×1700	1350×1850
1316型	1310×1610	1460×1760
1420型	1400×2000	1550×2150
1616型	1600×1600	1750×1750
1618型	1600×1800	1750×1950
1620(a)型	1600×2000	1750×2150
1620(b)型	1600×2000	1750×2150

6.5 管线空间

6.5.1 多层集装箱组合房屋当在箱内设竖向管线，如在箱顶板、地板上开孔，不利于成品保护，安装作业也较困难，故有条件时宜在箱外设置立管、管井。水平设备干管，常见有消防、空调、强电、弱电等，宜集中布置在交通空间，并紧凑地安排（图2）。

6.5.2 集装箱不同堆积方式所形成的空间，应加以合理利用；有时，为了取得管线空间，也可改变集装箱叠置方式。

6.6 楼梯、电梯

6.6.1 集装箱组合房屋的楼梯间，若采用箱式预制楼梯，因顶板开口，很难对装修进行保护；以相邻两箱为支撑的构件式楼梯，无需钢柱，较简单、经济。

6.6.3 电梯井最好采用独立结构，减少与主体结构的刚性联系，保证隔声与隔振的效果。

6.7 内装修

6.7.1 箱体在运输、堆放和吊装阶段产生变形导致装修破坏，一般由以下情况引起：

(1) 由汽车运输或放置时支座不平整引起的扭转；

(2) 由于箱体改造时有可能被削弱，吊装时产生较大挠度。

为减少装修破坏，可在装修面转折处设置明缝，此外较长的墙面和门窗框口处可设置一些软接缝，以吸收变形。

预制集装箱房屋可能要经历海运、公路运输、装卸、开箱检查和现场安装等多个环节，故应进行封闭，实现保护。

7 建筑防火和防腐蚀

7.1 建筑防火

7.1.1 现行国家标准《建筑设计防火规范》GB 50016中将典型结构体系中的构件分为承重墙、柱、梁板等，并规定了不同建筑耐火等级建筑物构件的燃烧性能和耐火极限(h)，但形成建筑结构的集装箱组合是含梁、含柱的蒙皮结构，而且在组合中被叠置，显然对全部钢部件防火是不经济、不必要的，因此在对集装箱组合时各部构件的空间状况和承载作用进行分解后，将静力工况下保证结构承载力的主要部位分别定义为柱、梁、楼板，并与该规范中相关条文对应，给出表 7.1.1。

在工厂预制时，封闭在不燃材料保护层内的难燃烧型泡沫材料，其构件的燃烧性能与耐火极限的确定，可按现行国家标准《建筑设计防火规范》GB 50016中有关内容确定。

7.1.2 集装箱在组合中，形成了一些特定空间，在火源方向上构件往往被相邻的板件（以及其装修）所阻隔，因此图 7.1.2对拼箱后实际空间情况示例了一些保护方法。当一次保护能使构件达到规定的耐火极限时，没有必要在构件本体上再保护；当一次保护不足时，应当对构件本体另行保护。

7.1.3 集装箱底横梁为密肋布置的次梁，其下方集装箱顶板及顶棚装修已经阻隔了下方火源，在楼板面层有一定厚度不燃材料保护的条件下，可以达到1h的耐火极限。

7.1.4 本条主要考虑室外的金属蒙皮在火灾条件下升温相对缓慢，故作此规定。

7.1.5 在运输过程中不会被触及的构件部位可在工厂预喷（涂）防火涂料，但在现场堆箱时，其余部位已不具备防火涂料涂装操作条件，故可用岩棉等半硬质材料在构件周围封堵，形成完整的防火保护。

7.1.6 集装箱房屋的外部构件形状复杂，防火处理困难，考虑到这些构件为不燃材料且火灾危险性较低，故作此项规定。

7.1.7 利用保留一定间距的相邻两箱侧板，填塞岩棉板可组成防火墙，施工也很方便，这种做法可参见现行国家标准《防火卷帘》GB 14102。
