集装箱模块化组合房屋技术规程(24)

2013年8月13日

3.1.3 集装箱房屋的建筑设计应符合下列主要相关的现行国家标准或行业标准的规定。

(l) 通用标准:

  《民用建筑设计通则》GB 50352

  《建筑设计防火规范》GB 50016

  《城市道路和建筑物无障碍设计规范》JGJ 50

(2) 房屋类别建筑设计标准:

  《住宅建筑规范》GB 50368

  《住宅设计规范》GB 50096

  《钢结构住宅设计规范》CECS 261

  《宿舍建筑设计规范》JGJ 36

  《旅馆建筑设计规范》JGJ 62

  《办公建筑设计规范》JGJ 67

  《商店建筑设计规范》JGJ 48

  《饮食建筑设计规范》JGJ 64

(3) 建筑环境:

  《民用建筑热工设计规范》GB 50176

  《民用建筑隔声设计规范》GB 50118

  《建筑采光设计标准》GB/T 50033

  《建筑照明设计标准》GB 50034

  《民用建筑工程室内环境污染控制规范》GB 50325

(4) 建筑节能:

  《公共建筑节能设计标准》GB 50189

  《严寒和寒冷地区居住建筑节能设计标准》JGJ 26

  《夏热冬暖地区居住建筑节能设计标准》JGJ 75

  《夏热冬冷地区居住建筑节能设计标准》JGJ 134

  《民用建筑太阳能热水系统应用技术规范》GB 50364

  为境外设计建造的集装箱组合房屋,尚应符合当地相关标准的规定。

3.2 模数协调

3.2.2 国际标准化组织 ISO/TC 104 技术委员会确定的国际标准集装箱共13种(表1),本条列入的是目前海运中经常用的IAA型和ICC型,称为通用型。IAA型也称40英尺通用型集装箱,ICC型也称20英尺通用型集装箱。

表 1 国际标准集装箱规格系列表

箱型 长(mm) 宽(mm) 高(mm) 总重量(kg)
IAA 12192 2438 2591 30480
IA 12192 2438 2438 30480
IAX 12192 2438 <2438 30480
IBB 9125 2438 2591 25400
IB 9125 2438 2438 25400
IBX 9125 2438 <2438 25400
ICC 6058 2438 2591 24000
IC 6058 2438 2438 24000
ICX 6058 2438 <2438 24000
ID 2991 2438 2438 10160
IDX 2991 2438 2438 10160
IAAA 12192 2438 2896 30480
IBBB 9125 2438 2996 25400

3.2.5 通用型集装箱的内部平面尺寸(IAA型 2352×12032,ICC型 2352×5898)为模数300或600倍数的接近数,产品化的集装箱房屋平面设计时,若以300或600进行网格化设计(边沿为零数),将有利于内部构件和家具的协调。

3.3 平面与空间设计

3.3.1 通用集装箱IAA型、ICC型含木地板的实际内净高为2393mm,不含木地板的实际内高约为242lmm[图 1(a)],一般情况下即便是紧凑做法最多只能取得约2350mm净高(图 D-1),有内保温做法时,净高还会减小,故将最小净高确定为2.3m,此高度虽不符合现行国家标准《住宅设计规范》GB 50096中室内净高不应低于2.4m的规定,但这是通用型集装箱构造条件所限定的。在集装箱房屋常用的类型,如学生公寓、经济型酒店、工地营房等,2.3m净高也能满足基本使用要求。

在个别情况下,如要取得2.4m净高,可对集装箱地板(含梁)进行改造,同时吊顶可采用更加紧凑的做法[图 1(b)]。

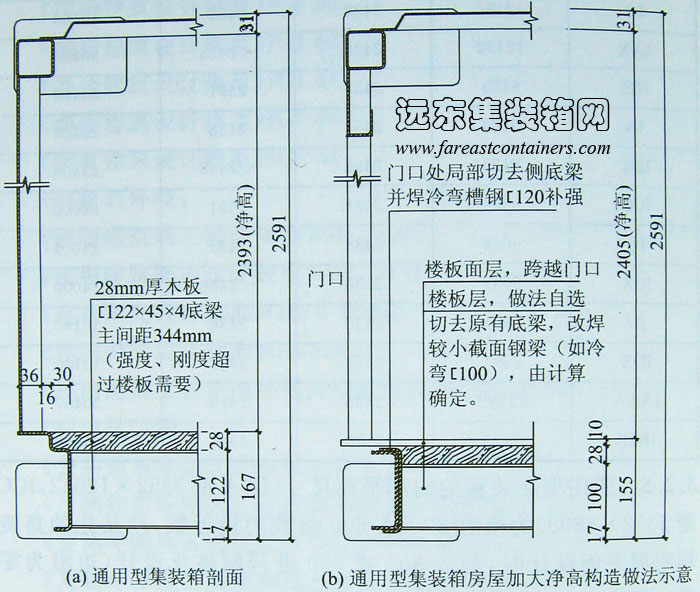

集装箱组合房屋内部构造示意

图 1 集装箱组合房屋内部构造示意
