集装箱模块化组合房屋技术规程(21)

2013年8月12日

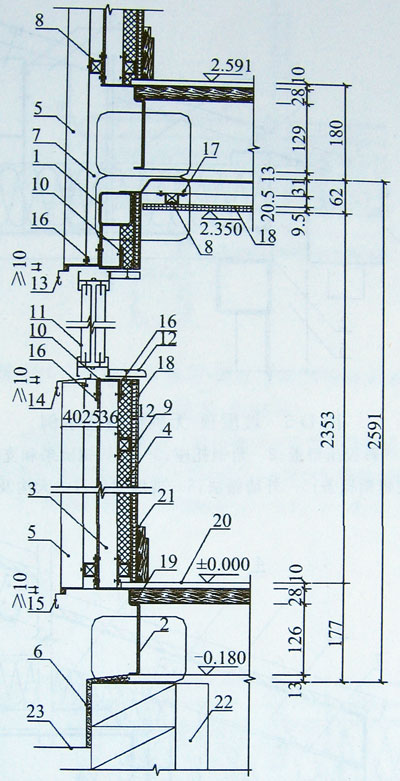

外空气夹层一内隔热外墙示例,集装箱组合房屋

图 D-4 外空气夹层-内隔热外墙示例

l-顶侧梁；2-底侧梁；3一箱侧板；4-隔热材料；5-彩涂压型钢板；6-抹灰；

7-可通风的空气层；8-钢龙骨和调平垫块；9-龙骨和调平垫块；10-洞口加强角钢；11-窗（门）；

12-窗台板；13-窗（门）上泛水；14-窗（门）下泛水；15-泛水；16-镀锌钢龙骨；17-抽芯铆钉；

18-石膏板；19-原装木板；20-铺装地板；21-踢脚；22-钢筋混凝土独立基础或条形基础；23-散水

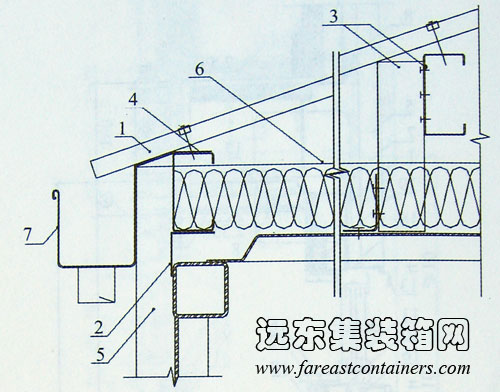

坡屋顶-无挑檐构造示例,集装箱组合房屋

图 D-5 坡屋顶-无挑檐构造示例

l-彩涂压型板；2-角钢托座；3-镀锌钢檩条和支托；4-镀锌钢檩条；5-外墙做法；6-玻璃棉毡；7-天沟及落水管

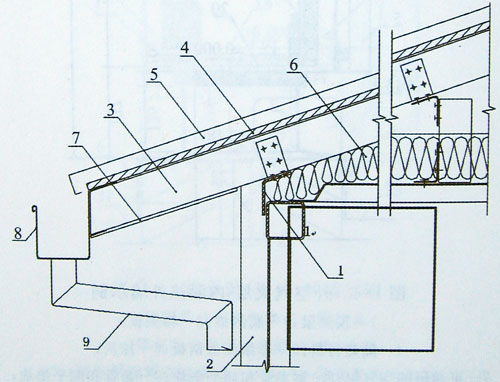

坡屋顶-有挑檐构造示例,集装箱组合房屋

图 D-6 坡屋顶-有挑檐构造示例

1-玻璃棉毡；2-檐底板；3-镀锌钢骨檩条和支柱；4-望板；

5-瓦屋面和防水层自选；6-异形角钢；7-外墙做法；8-天沟；9-落水管

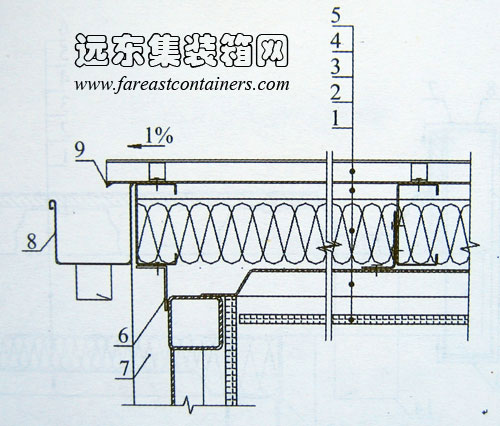

金属板平屋顶-排水向箱侧构造示例,集装箱组合房屋

图 D-7 金属板平屋顶-排水向箱侧构造示例

（适用小进深，整幅板）

1-轻钢龙骨石膏板；2-箱顶板；3-铝箔玻璃棉毡；4-空气层、镀锌钢檩条；

5-直立缝（咬口）或高波彩涂屋面板（整板）；6-角钢托座；7-外墙做法；8-天沟；9-滴水

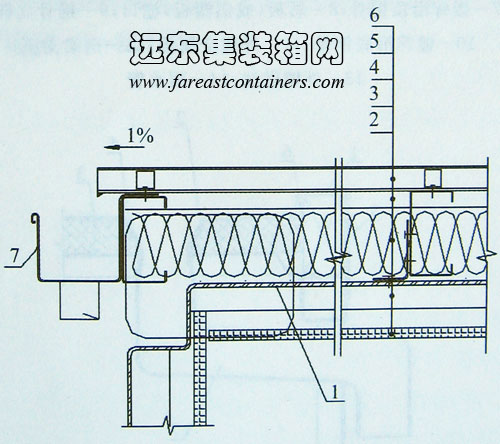

金属板平屋顶-排水向箱端构造示例,集装箱组合房屋

图 D-8 金属板平屋顶-排水向箱端构造示例

1-前楣；2-轻钢龙骨石膏板；3-箱顶板；4-铝箔玻璃棉毡；

5-空气层、镀锌钢檩条；6-直立缝（咬口）或高波彩涂屋面板（整板）；7-天沟
