集装箱模块化组合房屋技术规程(9)

2013年8月11日

6.6.2 楼梯构件宜利用箱体结构承载,减少竖向附加支承构件。

6.6.3 集装箱组合房屋的电梯可采用箱单元内预制电梯井、独立预制电梯井或构件组装电梯井(图 6.6.3)。

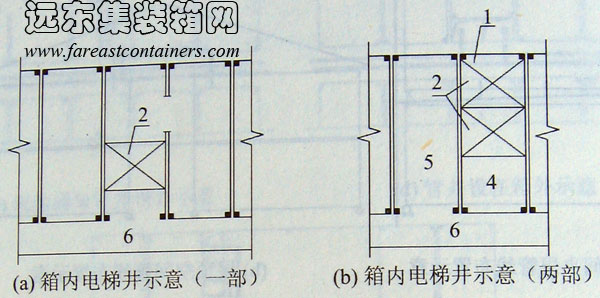

箱内电梯井示意,集装箱组合房屋

独立结构和设在框架部分的电梯井示意,集装箱组合房屋

图 6.6.3 电梯井布置示意

1-预制电梯井;2一电梯井;3-管井;4-设备间;5-前室;6-走廊;7-弹性连接

6.6.4 电梯井道和机房应采用隔振、隔声措施。

6.7 内装修

6.7.1 预制的集装箱模块宜在工厂完成内装修,在对装修成品有保护的条件下,可充分利用箱内空余容积,装运室内物品和现场使用的材料,提高运输效率。

6.7.2 内装修工程应满足本规程第6.1节~第6.6节的有关要求,并满足现行国家标准《建筑内部装修设计防火规范》GB 50222的要求。

7 建筑防火和防腐蚀

7.1 建筑防火

7.1.1 集装箱组合房屋各部位结构构件的燃烧性能和耐火极限应按表 7.1.1确定。

表 7.1.1 集装箱结构构件的燃烧性能和耐火极限(h)

构件类别 耐火等级
箱体结构 非箱体结构
前角柱、后角柱及角件 不燃烧体3.00 不燃烧体2.50 不燃烧体2.00 难燃烧体0.50(1.0)
底侧梁、前槛、门槛及角件 不燃烧体2.00 不燃烧体1.50 不燃烧体1.00 难燃烧体0.50(1.0)
底横梁、地板中梁、鹅背梁、地板 (组合)楼板 不燃烧体1.50 不燃烧体1.00 不燃烧体0.50 燃烧体(0.50)
侧板、前墙板、门 非承重外墙 不燃烧体1.00 不燃烧体1.00 不燃烧体0.50(0.75) 燃烧体(0.75)
楼梯间墙、电梯井墙、住宅单元间墙、住宅分户墙 不燃烧体2.00 不燃烧体2.00 不燃烧体1.50 难燃烧体0.50(1.0)
疏散走道两侧隔墙 不燃烧体1.00 不燃烧体1.00 不燃烧体0.50 难燃烧体0.25
房间隔墙 不燃烧体0.75 不燃烧体0.50 难燃烧体0.50 难燃烧体0.25
两箱侧板中间防火填充 防火墙 不燃烧体3.00 不燃烧体3.00 不燃烧体3.00 不燃烧体3.00

注:括号中的数字适用于住宅类房屋,符合现行国家标准《住宅建筑规范》GB 50368的要求。

7.1.2 当集装箱组合形成的空间已使部分构件被隔离时,应按实际情况对火源方向进行封堵,并补足保护不足的部分,使构件达到规定的耐火极限。其防火构造如图 7.1.2-1、图 7.1.2-2所示。

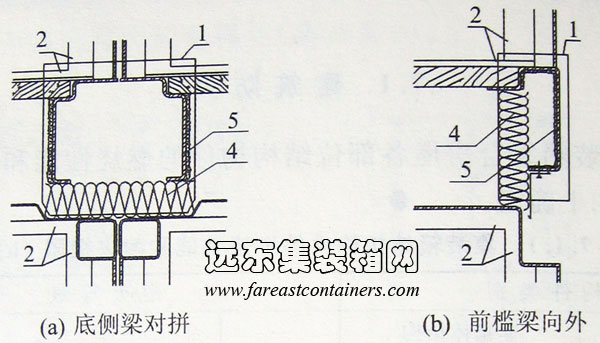

底侧梁对拼和前槛梁向外防火构造示意,集装箱组合房屋

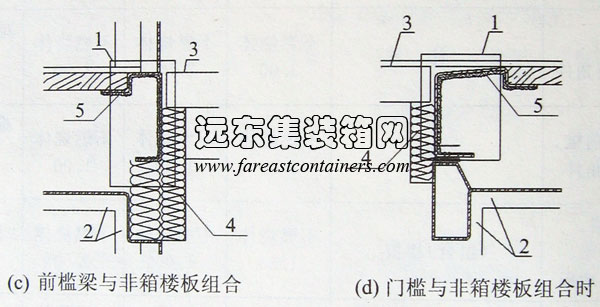

前槛梁与非箱楼板组合及门槛与非箱楼板组合时防火构造示意,集装箱组合房屋

门槛梁向外防火构造示意,集装箱组合房屋

图 7.1.2-1 梁的防火构造示意

1-梁(框线表示梁的范围);2-外部保护材料;3一走廊楼板;4-岩棉;5-防火涂料
