集装箱模块化组合房屋技术规程(12)

2013年8月11日

9.2.4 在本规程规定的层高、使用荷载和地震设防烈度等条件下，无开孔的集装箱可不进行箱体结构承载力和层间位移的验算。

9.3 箱壁开孔与加固

9.3.1 箱体壁板应避免有过大的开孔，所有开孔部位均应补强加固。补强构件应采用小截面钢管或型材，少占用室内空间。当壁板有较大开孔时，其开孔部位承载的底梁宜按实际有效截面进行强度和挠度的验算。

9.3.2 任一立面开孔不应损伤角柱，并宜保留与角柱相连的板壁宽度不少于一个波距，其开孔尺寸与位置应符合图 9.2.1的要求。当洞口开至柱边时，可对角柱进行补强[图 9.3.2(a)、图 9.3.2(b)]。

前、后角柱补强,集装箱组合房屋

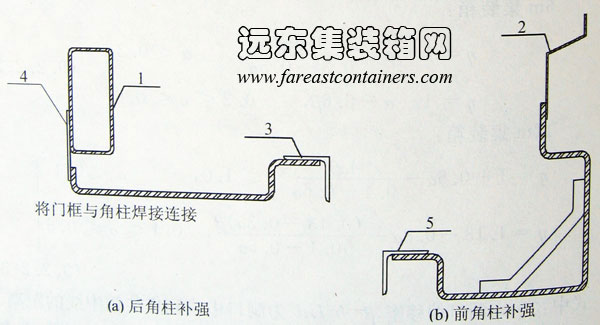

图 9.3.2 角柱补强

1-门框；2-保留壁板一侧；3-镶边角钢补强；4-新加连接板；5-镶边角钢补强

9.3.3 箱体侧壁开孔时，波纹壁板切割处应以洞口镶边构件补强（图 9.3.3），补强构件应伸过洞口一定距离再切断。

上下洞口和侧板竖边边缘补强,集装箱组合房屋

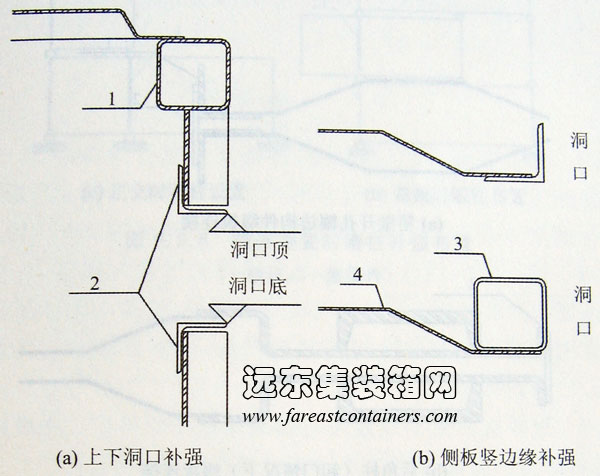

图 9.3.3 洞口补强

l-顶侧梁；2-镶边角钢补强；3-镶边钢管补强；4-壁板

9.3.4 箱体端壁需开孔时，宜先选在原有门扇的侧壁开孔；当利用一侧门或两侧门时，应将所保留门的边框与箱体角柱以缀板连接（图 9.3.4），板厚不应小于4mm，间距不应大于300mm。

侧门开空和门扇局部开空的补强,集装箱组合房屋

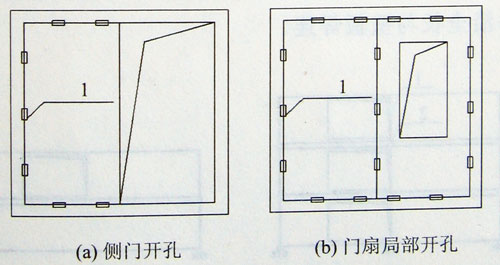

图 9.3.4 门扇侧壁的补强

1-缀板

9.3.5 多箱布置时，相邻箱体的梁、柱构件或镶边构件应以缀板构造连接（图 9.3.5），板厚不应小于4mm，间距不应大于300mm。

箱壁开孔镶边构件缀板连接,集装箱组合房屋

后角柱缀板连接,集装箱组合房屋

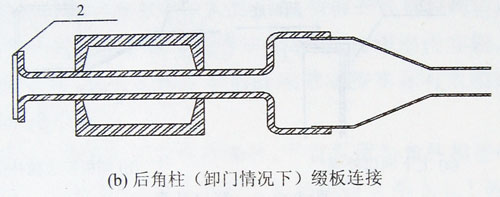

图 9.3.5 相邻箱体构件缀板连接

l-加强角钢；2一缀板

9.3.6 箱体侧壁有较大开孔或单元箱体在叠置中角柱不对位时，可加设暗柱与支座予以补强（图 9.3.6），暗柱除与顶梁、底梁焊接连接外并沿全长与壁板焊连。

暗柱设置及孔边暗柱设置,集装箱组合房屋

正交时及悬挑时暗柱设置,集装箱组合房屋

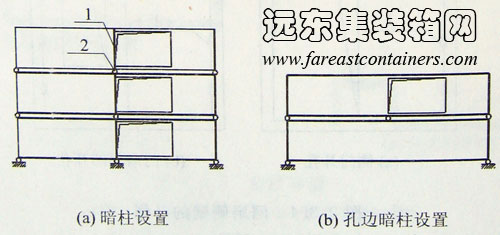

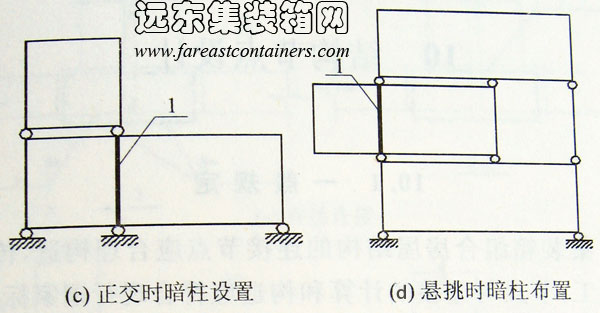

图 9.3.6 箱体叠置时暗柱补强布置

1-暗柱；2-连接件
