集装箱模块化组合房屋技术规程(20)
2013年8月12日
表 D-2 楼（地）板面层参考做法
| 名称 | 适用基层 | 技术措施 | |
| 铺地毯 | ①~⑦ | - | |
| 铺实木地板或者复合木地板 | ①~⑦ | - | |
| 粘铺石塑或者PVC地板 | ①~⑦ | 平整度2mm | |
| PVC防水地板 | ①~⑦ | 整幅铺装四周卷起 | |
| 地砖地面 | 胶粘 | ⑥、⑦ | 地砖专用胶 |
| 浆粘 | ⑥~⑨ | 20mm厚1:3干硬性砂浆粘结层，素水泥浆 | |
| OSB板地面 | - | 板面刷地板清漆 | |
| 钢板防水地面（无基层） | - | 3mm花纹钢板拼焊并卷起，与底梁点焊 | |
| 钢板防水地面（有基层） | ①~⑦ | 1.0mm~1.5mm钢板或不锈钢板拼焊，并卷起 | |

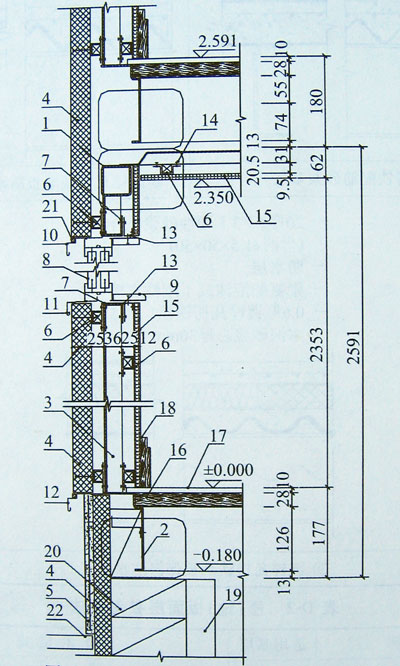

图 D-1 复合板外保温（隔热）外墙示例
l-顶侧梁；2-底侧梁；3-箱侧板；4-带有耐候饰面的保温装饰板（厚度按热工计算）；
5-挂网抹灰层；6-龙骨和调平垫块；7-洞口加强角钢；8-窗（门）；9-窗台板；10-窗（门）上泛水；
11-窗（门）下泛水；12-泛水；13-镀锌钢龙骨；14-抽芯铆钉；15-石膏板；16-原装木板；17-铺装地板；
18-踢脚；19-钢筋混凝土独立基础或条形基础；20-砌块勒脚；21-密封材料；22-散水

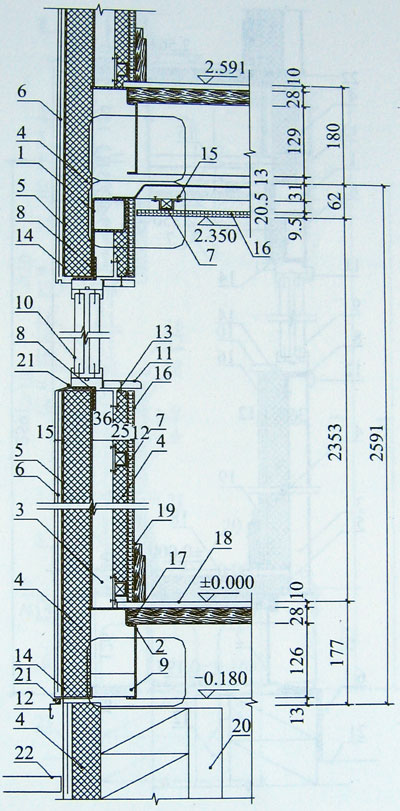

图 D-2 外保温（隔热）+内保温外墙示例
l-顶侧梁；2-底侧梁；3-箱侧板；4-龙骨及保温材料；5-防水透气膜；
6-装饰面板或镀锌钢丝网抗裂砂浆；7-龙骨和调平垫块；8-洞口加强角钢；9-联系角钢；
10-窗（门）；11-窗台板；12-泛水；13-镀锌钢龙骨；14-沿底龙骨；15-抽芯铆钉；16-石膏板；
17-原装木板；18-铺装地板；19-踢脚；20-钢筋混凝土独立基础或条形基础；21-密封材料；22-散水

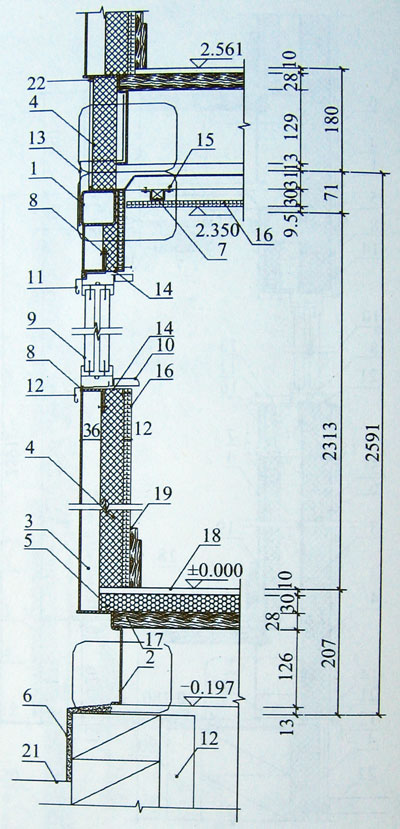

图 D-3 内保温（隔热）外墙示例
l-顶侧梁；2-底侧梁；3-箱侧板；4-带有防水表面的保温（隔热）材料；
5-刚性保温隔热材料；6-抹灰；7-龙骨和调平垫块；8-洞口加强角钢；9-窗（门）；10-窗台板；
11-窗（门）上泛水；12-窗（门）下泛水；13-泛水；14-镀锌钢龙骨；15-抽芯铆钉；16-石膏板；
17-原装或替换的木板；18-铺装地板；19-踢脚；20-钢筋混凝土独立基础或条形基础；21-散水；22-密封材料
