6.3.3 当集装箱角件处的结构连接需在室内操作,或有管线连接操作要求时,楼(地)板应设置活动盖板或局部留置现场完成。

6.3.4 吊顶构件宜采用轻质板材并利用箱顶板吊挂,其上方需检修时,应设置检修孔。

6.3.5 集装箱组合房屋楼(地)面做法可按附录D 表 D-1、D-2执行。

6.4 卫浴间

6.4.1 集装箱组合房屋内小型卫生间宜采用整体卫浴间,其布置应符合下列要求:

  ① 整体卫浴宜优先采用侧排水方案。当采用侧排水方案时,应设置可安装、检修的管道空间;当整体卫浴采用下方排水方案时,下部箱顶板应开设检修人孔。

  ② 整体卫浴采用无外窗方案时,应设置通风装置;当采用有外窗方案时,宜设置通风装置。

6.4.2 非整体的卫浴间应设置地面防水层,并宜采用柔性防水层,有淋浴的卫浴间地面防水层应上延至墙面1.8mm高处。连续焊接的金属板地面、墙面可作为防水层使用。

6.5 管线空间

6.5.1 多层集装箱组合房屋的竖向和水平设备干管,宜设在箱外的室内空间或外廊处(寒冷和严寒地区水暖干管除外),避免或减少干管连续穿箱,竖向干管宜设管井或设置在适宜位置,布置方法可按图 6.5.1采用。

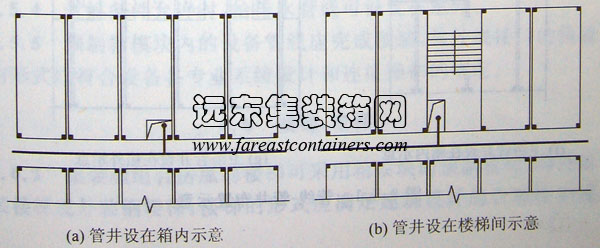

管井设在箱内和楼梯间示意,集装箱组合房屋

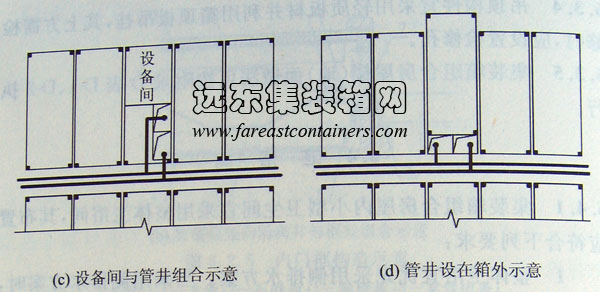

设备间与管井组合示意,管井设在箱外示意,集装箱组合房屋

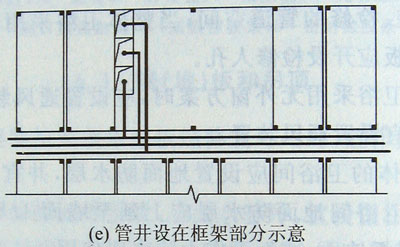

管井设在框架部分示意,集装箱组合房屋

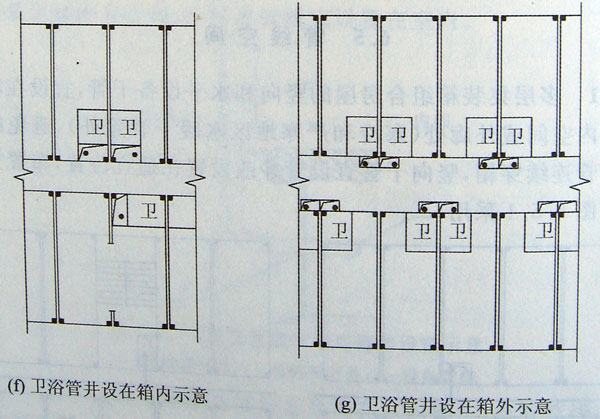

卫浴管井设在箱内和箱外示意,集装箱组合房屋

图 6.5.1 管线-管井布置示意

6.5.2 集装箱组合房屋采用竖向箱间隔离垫件加高或设有屋顶夹层时,水平设备管线可设置在夹层内(图 6.5.2),其净空应满足安装和检修操作的要求。

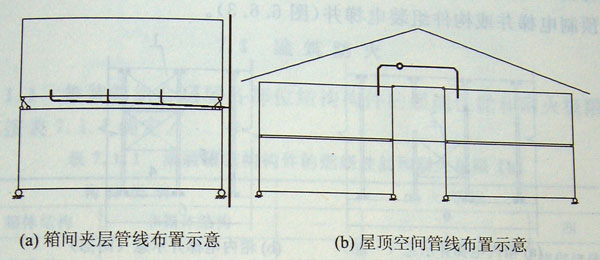

箱间夹层和屋顶空间管线布置示意,集装箱组合房屋

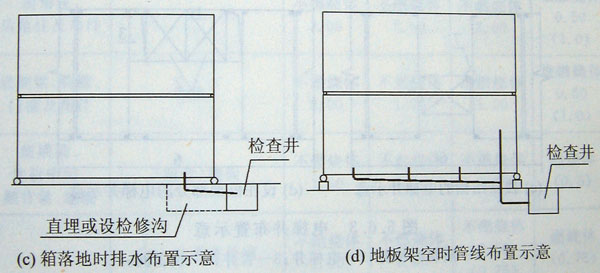

箱落地时排水布置示意,地板架空时管线布置示意,集装箱组合房屋

图 6.5.2 水平管线设置示意

6.5.3 当设备管线外径不大于llOmm时,经结构专业确定位置,可在集装箱底盘梁腹板处开孔穿过,必要时采取补强措施。

6.5.4 气候条件允许时,给排水管线可设置在室外。

6.5.5 预制箱模块内的设备管线应完成预装,与外线接口的位置与形式应符合设备各专业系统设计和连接操作的规定。

6.6 楼梯、电梯

6.6.1 集装箱组合房屋的楼梯可采用箱模块内预制楼梯、构件组装楼梯或外装钢楼梯,楼梯的形式应满足建筑设计的合理和现行国家标准《民用建筑设计通则》GB 50352的有关规定。
